smartifix幕墙系统

Smartifix绿色节能无胶金属幕墙固定系统特点：

• 设计方案荣获素有设计界“奥斯卡”之称的德国红点设计大奖

• Smartfix系统使用的板材比普通板材厚25%，经过飓风条件测试，结构坚固

• 所有Smartfix 固定组件均有种类丰富的颜色和饰面可供选择

• 所有接缝的密封胶均不外露，接缝完美，清洁维护需求低

• 所有安装节点整齐衔接，实现完美的一致性

• 无立面密封胶，全隐型机械固定，所有部件可完全回收，绿色环保

• 安装简单快捷，比传统卡式接缝安装至少快捷20%以上，且板材安装完成后可立即拆除脚手架

• 可完全匹配各种型号的铝门窗，且就其装饰性和结构性而言完美适用于各种类型的铝塑板安装

• 可用于防水立面和自排系统，防水性能经过检验和测试

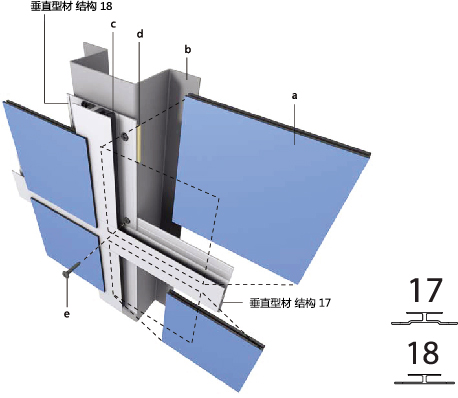

节点细节

	a.铝塑板/铝蜂窝板
	b.型材截面
	c.EPDM气密条或合适的隐蔽的耐候密封剂
	d. 塑料垫片
	e. 圆头螺钉

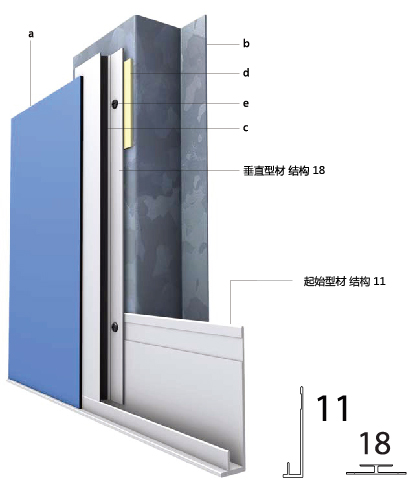

开始和铆合

				a. 铝塑板/蜂窝板
				b. 型材截面
				c. EPDM气密条或合适的隐蔽的耐候密封剂
				d. 塑料垫片
				e. 圆头螺钉

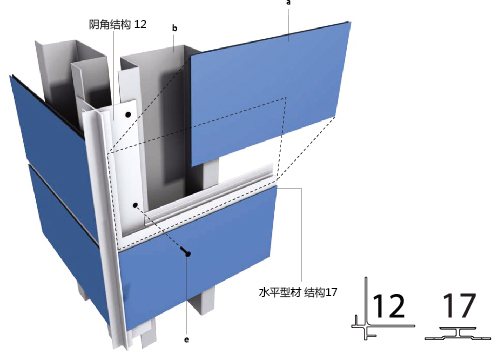

外角

	a. 铝塑板/蜂窝板
	b. 型材截面
	c. EPDM气密条或合适的隐蔽的耐候密封剂
	d. 塑料垫片

	a. 铝塑板/蜂窝板
	e. 圆头螺钉

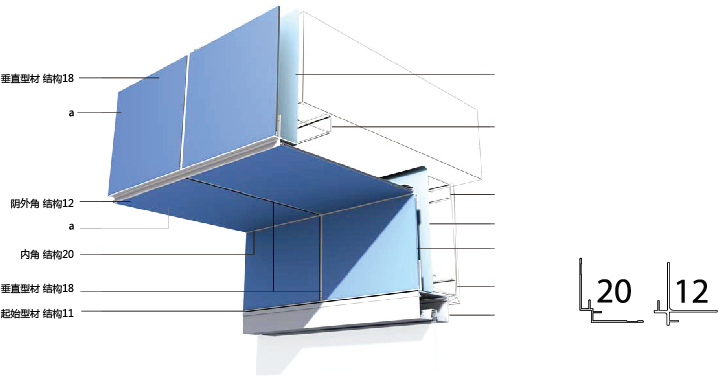

拱腹结节

a. 铝塑板/蜂窝板    b. 型材截面    c. EPDM气密条或合适的隐蔽的耐候密封剂    d. 塑料垫片    e. 圆头螺钉    f. 型材间的蒸气屏障    g. 主要的支撑结构    h. 玻璃框，参考窗户结节

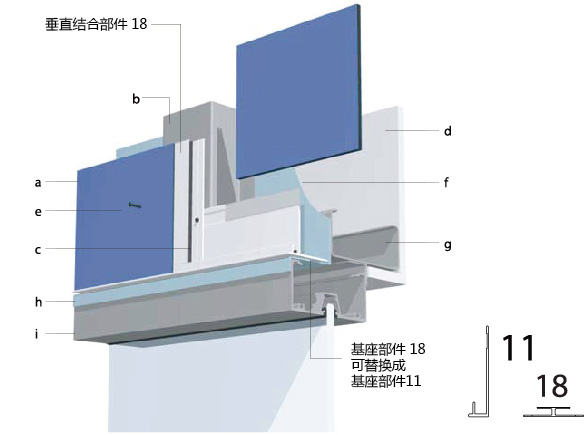

窗户细节

	a. 铝塑板/蜂窝板
	b. 型材截面
	c. EPDM气密条或合适的隐蔽的耐候密封剂
	d. 塑料垫片
	e. 圆头螺钉
	f. 型材间的蒸气屏障
	g. 主要的支撑
	h. 蒸汽屏障
	i. 玻璃上端，窗台框

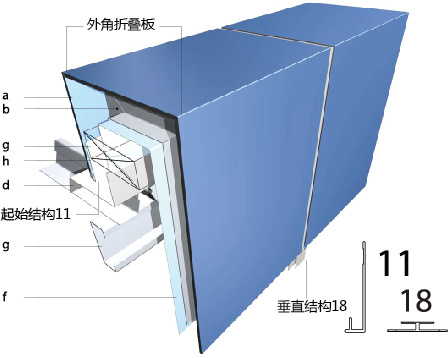

覆盖细节

	a. 铝塑板/蜂窝板
	b. 型材截面
	c. EPDM气密条或合适的隐蔽的耐候密封剂
	d. 塑料垫片
	e. 圆头螺钉
	f. 型材间的蒸气屏障
	g. 主要的支撑结构
